Светодиод: мифы, факты и будущее

Grau Luminotecnia ha publicado en su blog este interesante artículo sobre las ventajas de la iluminación con LED escrito por Dedo Weigert, director y fundador de Dedo Weigert Film, que por su interés reproducimos.

Alfons Grau, director gerente de Grau Luminotecnia, se hace eco en el blog de esta empresa especializada en la iluminación profesional de un artículo muy interesante escrito por Dedo Weigert, fundador de Dedo Weigert Film, donde se realiza una comparativa entre las diferentes fuentes de luz para centrarse posteriormente en los LED’s.

La comparativa entre las varias fuentes de luz se ha realizado por partida doble: por un lado, el Indice de Rendimiento de Color (IRC) (CRI en inglés) y, por otro, el rendimiento por vatio (W) de consumo, o sea, lumen por vatio.

Comparativa de fuentes de luz

El Sol: tiene un IRC (CRI) de 100 pues nos muestra todo el espectro de color al completo, y por lo tanto es la luz perfecta, si a eso le añadimos que para nosotros no tiene consumo veremos que también es perfecto en cuanto a rendimiento.

Lámpara halógena: Tiene un IRC casi perfecto de 98 pero un rendimiento muy pobre de 20 lumen por vatio (W).

Lámpara halógena de baja tensión: Mantiene un IRC de 98 pero dobla el número de lumens por vatio quedándose en 40.

Lámpara de halogenuros metálicos (HMI) luz día: Nos baja un poco el IRC dejándolo en 92, pero nos vuelve a doblar el rendimiento por vatio, ahora en 80.

Lámpara de halogenuros metálicos luz tungsteno de Dedolight: Manteniendo el IRC de 92 y el mismo rendimiento de la luz HMI. La diferencia es que nos da una temperatura de 3200K; funciona con el mismo ballast de HMI.

Lámpara fluorescente tipo Kino Flo: Hay tres modelos diferentes marcados por su temperatura de color, 5600K, 3200K y 2950K con un muy buen rendimiento para tonos de piel. IRC 92 y rendimiento de 80 lumen por vatio.

Hay que recordar que se considera bueno para el cine y la fotografía un IRC de 90 o superior. Por otro lado, el rendimiento se refiere a fuentes de luz puras, vamos, a la lámpara sin aparato; pero ¿cuál es el rendimiento o eficacia de este punto emisor de luz cuando está montado en un proyector? Pues en un proyector Fresnel tenemos una eficacia de tan solo un 6% mientras que en un proyector bifocal Dedolight con lente doble asférica obtenemos un 18% de eficacia; no es fantástico, pero es 3 veces superior al Fresnel.

Mitos del LED

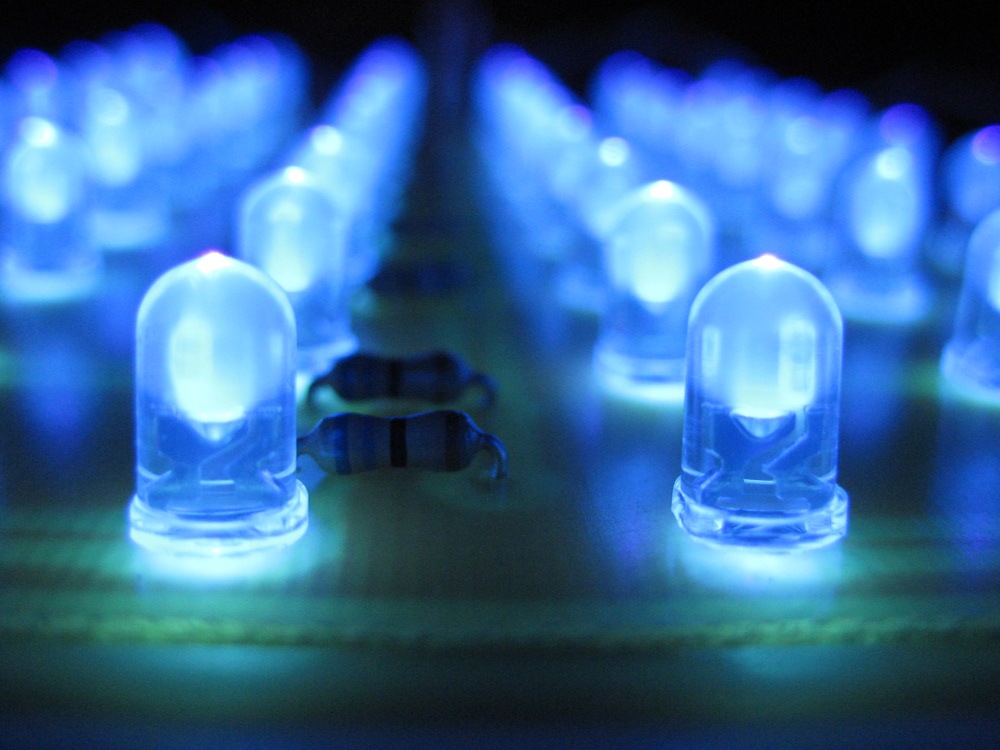

Se me olvidaba, volvamos al LED y de paso desmontemos algunos mitos. Para empezar, se debe prestar especial atención a la selección de LED’s para unir los que tienen unas características/dominantes similares.

El LED ofrece más luz: No es totalmente cierto puesto que la mayoría de LED’s dan un rendimiento de 60 lumen por vatio.
El LED no emite calor: Esto es un mito. La generación de calor es inferior a la de otras fuentes, pero el mayor problema de los LED’s es la refrigeración. Se necesita una enorme superficie de refrigeración si se desea cualquier color y una emisión de luz consistentes. Esto se aplica también a fuentes de luz pequeñas evitando a los fabricantes la utilización de ventiladores, que siempre están “prohibidos” para iluminación profesional, sobre todo para antorchas que normalmente se colocan al lado del micrófono.
El LED de vida eterna: En principio es cierto. Se le concede una vida de 30.000 a 50.000 horas, pero aquí debemos considerar con qué fanatismo están trabajando los fabricantes de LED’s en futuros desarrollos. No hablamos sólo de los cuatro fabricantes con los que estamos desarrollando proyectos comunes. Esperamos avanzar a grandes pasos en los próximos años

Beneficios y evaluación

Regulable de 0 a 100 sin variación perceptible de la temperatura de color
Consistencia de color durante muchos años. En muchos sistemas bien conocidos esto parece ser un problema, al haber tenido que desmantelar estudios completamente equipados con LED’s. Con nuestros continuos tests de longevidad, hoy sólo podemos decir que nosotros no nos hemos encontrados con estos problemas
Análisis de color. Ningún termocolorímetro da una lectura fiable con los LED’s. El análisis de espectro ofrece información detallada de las coordenadas de color y valores desde R1 hasta R14 pero no son totalmente válidas para la evaluación del rendimiento de color para cine, vídeo y fotografía. Pruebas de vídeo y comparativas de colores individuales (carta masking) realizadas primero con luz de referencia y luego con iluminación con LED’s; posteriomente se superpone con la ayuda del Final Cut Pro para poder ver el color duplicado (con luz de referencia y LED). Esto tampoco nos da un resultado final y solo es válido para noches de insomnio. Si analizamos chips individuales para cámaras digitales observamos que para luz de día, halógena, HMI o Kino Flo nos da el mismo resultado pero con LED’s nos muestra diferencias

Esto se complica, ahora para la evaluación de la calidad del color del LED no sirven los valores tradicionales del IRC. Tenemos que aprender la diferencia entre R1, R2, R3… hasta R14. Ahora podemos apreciar que practicamente con todos los LED’s “blancos” el valor R9 (que es el valor del rojo) baja drásticamente por debajo de 40. Afortunadamente el balance de blancos nos salva de mayores desastres siempre y cuando no mezclemos varias fuentes de luz, de otra manera tendremos que aceptar diferencias en el rendimiento de color de una misma imagen y el “esto lo arreglamos en postpo” no nos ofrecerá una solución.

Control creativo con fuentes matriciales de LED’s (multiLED’s)

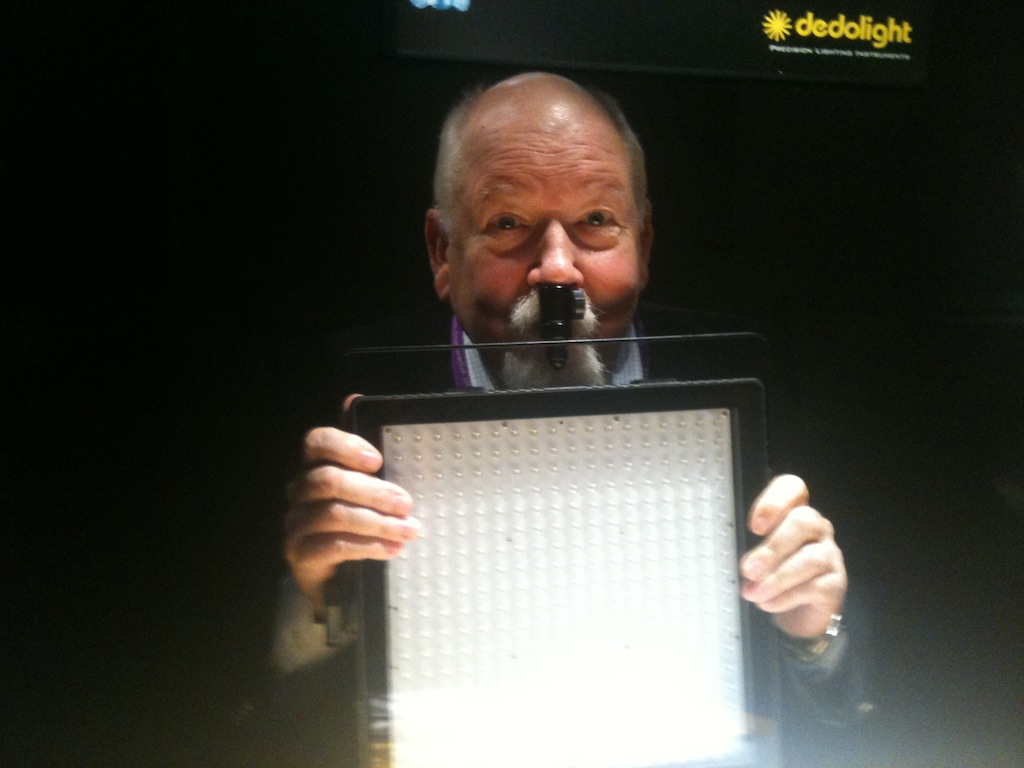

Los paneles multiLED nos ofrecen pocas soluciones de control del haz de luz; la más adecuada es escoger la fuente de luz con el ángulo fijo que más nos interese: 15, 30 ó 50º.
Las viseras nos producen sombras múltiples muy molestas y por lo tanto se convierten en un objeto meramente decorativo.
Mirar directamente al proyector es muy molesto, cegador. Esto nos da la sensación de que la luz emitida es mucho mayor de lo que en realidad es cuando la giramos de nuestro eje visual.
Los difusores montados directamente sobre el panel no producen el efecto deseado. Sólo alejando el difusor de los LED’s conseguimos una luz agradable sin molestias ni el efecto cegador (por este motivo los Felloni utilizan difusores en forma de “caja”).
Los filtros holográficos de apertura de haz consiguen abrir el haz en un eje. Son unas buenas herramientas pero tienen un alto coste.

El futuro pasa por los LED focalizables

Hemos desarrollado proyectores LED con tecnología de un solo chip y el sistema óptico doble asférico de Dedolight, y son compatibles con todas las conocidas opciones de control Dedolight.
Nuestro proyector más pequeño, el LedZilla, ha salido vencedor en todas la comparativas a las que se le ha sometido.
Ahora mismo estamos trabajando en kits del estilo de los Dedolight serie Clásica, en los proyectores de estudio y…t odos estos futuros equipos irán equipados con las ópticas patentadas de Dedolight, con un amplio rango de foco, luz y color perfectamente distribuidos, y compatibles con todos los accesorios de control actuales

Nos espera un futuro cercano apasionante y os lo iremos desvelando poco a poco…
