Tecnologia dei driver a nastro e sistemi di altoparlanti line array

La combinazione della tecnologia dei driver a nastro e della configurazione dell'array lineare offre chiari vantaggi in termini di prestazioni del suono rispetto alle tecnologie degli altoparlanti e alle disposizioni dei driver tradizionali. L'uso di driver a nastro all'interno di un singolo involucro in un design ad array lineare si traduce in un sistema ad alte prestazioni. eccezionalmente compatto.

La tecnologia dei driver a nastro rappresenta il passo successivo nella progettazione degli altoparlanti, garantendo maggiore chiarezza, distorsione ultra-bassa e risposta ai transitori ultraveloce.

I sistemi di altoparlanti professionali che utilizzano la tecnologia dei driver a nastro sono progettati per coprire un ampio spettro di applicazioni, essendo impiegati con risultati ottimali in situazioni complesse che richiedono potenza e qualità del suono di altissimo livello ed elevati livelli di affidabilità.

I trasduttori a nastro, o Ribbon Driver, contengono un nastro di pellicola metallizzata molto resistente e leggera (in PEN o poliimmide) su cui sono disposte le piste del circuito stampato; Questo nastro è sospeso tra una serie di magneti al neodimio ad alta potenza. Sono radiatori diretti e non necessitano di una tromba per produrre il suono. Quando al nastro viene applicata una corrente alternata con un amplificatore, il nastro viene alternativamente attratto e respinto dai magneti. Questa vibrazione del nastro genera direttamente onde sonore. Gli attuali driver a nastro vengono utilizzati per le alte e medie frequenze, offrendo una dispersione orizzontale ampia e omogenea e offrono un'elevata resistenza e potenza di uscita.

Driver a compressione e driver a nastro

Tradizionalmente, la progettazione degli altoparlanti si basava sulla tecnologia dei driver a compressione caricati a tromba. Questo design ha un diaframma metallico con una bobina mobile con un magnete attorno. I componenti sono montati in un contenitore con un'apertura davanti al diaframma a un'estremità. Il diametro di questa apertura è inferiore a quello del diaframma. Una tromba è montata nell'apertura della presa del driver a compressione per controllare la direttività.

Quando viene applicata una corrente alternata alla bobina mobile con un amplificatore, questa e il diaframma a cui è collegata vengono alternativamente attratti e respinti dal magnete. La vibrazione del diaframma genera onde sonore che vengono compresse mentre passano attraverso l'apertura e poi si espandono nel corno. Questo processo di compressione tende a generare effetti di distorsione ed interruzione alle alte frequenze. L'interazione tra le onde sonore e l'altoparlante può generare ulteriori distorsioni dovute alla riflessione e al riverbero. Inoltre, nel tempo, il corno mostra una compressione di potenza con perdite di uscita nelle alte frequenze.

Rispetto ai driver a compressione, la massa estremamente ridotta di un diaframma a nastro consente una risposta ai transitori molto più rapida e la configurazione dell'altoparlante come un radiatore diretto. Inoltre, le onde sonore provenienti da un driver a nastro non vengono compresse e quindi espanse in un altoparlante, il che riduce la distorsione, elimina le modalità di breakdown ad alta frequenza e fornisce una risposta estesa alle alte frequenze. Inoltre, il fatto che i driver a nastro non abbiano una bobina mobile e utilizzino invece tracce circuitali stampate sul diaframma, impedisce loro di essere influenzati dalla compressione di potenza.

Modelli di dispersione dei driver

Il suono prodotto dalla sorgente puntiforme di un driver a compressione dà origine ad uno schema di propagazione sferico che si estende uniformemente in tutte le direzioni. Ciò richiede l'utilizzo di una tromba che garantisca il controllo sulla direttività, che può portare a riflessioni e riverberi di effetti negativi all'interno della tromba, nonché ad un aumento degli effetti del lobo.

Al contrario, il suono prodotto dalla sorgente lineare di un driver a nastro dà luogo ad uno schema di propagazione cilindrico, con ampia dispersione orizzontale e dispersione verticale controllata. Inoltre, i livelli di pressione sonora (SPL) prodotti da un sistema con sorgente lineare si attenuano a una velocità pari alla metà di quella di un sistema con sorgente puntiforme (3 dB per unità di distanza rispetto a 6 dB per unità di distanza), generando un SPL più uniforme nell'area di ascolto. .

Tecnologia ad array lineare

I tradizionali sistemi di altoparlanti line array sono costruiti impilando deflettori identici uno sopra l'altro per formare una disposizione verticale curva o diritta. Una disposizione di array lineari può fornire un modello di dispersione cilindrica altamente direzionale su una vasta area, motivo per cui gli array lineari sono diventati lo standard del settore audio professionale per il rinforzo del suono e le applicazioni di comunicazione al pubblico come audio dal vivo, grandi eventi, stadi o festival all'aperto.

Le prestazioni audio superiori offerte dalla tecnologia linear array sono utili anche per una varietà di applicazioni in installazioni fisse, come cinema, luoghi di culto, discoteche e altri luoghi.

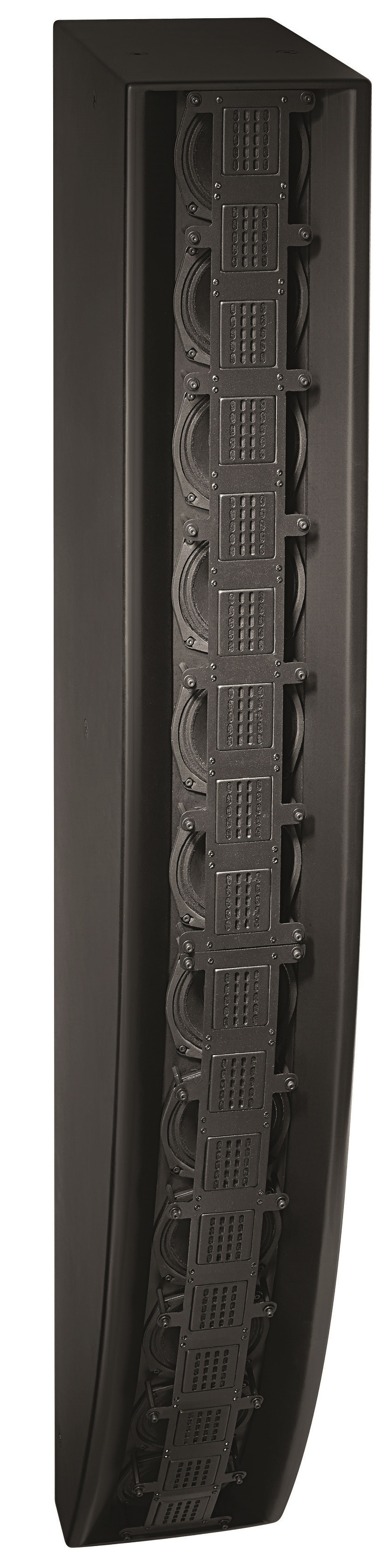

Array lineare basato su driver a nastro

Il modello di propagazione cilindrico dei driver a nastro rende questi trasduttori ideali per formare array lineari. Inoltre, non richiedendo altoparlanti, i driver a nastro possono essere molto più compatti dei tradizionali driver a compressione a tromba. In breve: hanno le caratteristiche ideali per montare un array lineare compatto in un unico box, con design lineare o articolato.

Un array lineare basato su driver a nastro costituisce una sorgente audio veramente lineare, generando uno schema di propagazione cilindrico e capace di produrre una dispersione orizzontale molto ampia e una dispersione verticale molto controllata, con un livello di pressione sonora molto coerente in tutta l'area di ascolto. La combinazione, in questa soluzione, delle prestazioni sonore superiori dei driver a nastro con i fattori prestazionali e di affidabilità di un sistema linear array fa sì che essa presenti tutta una serie di vantaggi rispetto ai tradizionali sistemi audio point source basati su driver di compressione.

Richard Nye

Direttore delle vendite cinematografiche Christie EMEA
