Neutrik amplía sus cajas de escenarios con la NA-4I4O-AES72, solución de cuatro canales

La nueva caja de escenario NA-4I4O-AES72 de Neutrik transmite cualquier combinación de audio analógico de nivel de línea/micrófono, audio digital AES3, control DMX o COMS a través de un único cable de par trenzado cuádruple.

El término AES72-4E define un estándar y un esquema de cableado para la asignación y transmisión de 4 canales de señales de audio analógicas o digitales AES3, señales de control DMX u otras señales COMS, a través de un único cable CAT trenzado cuádruple conectado mediante RJ45, lo que permite crear redes de conectividad de menor complejidad “con costes y requisitos de cable, conector, instalación y terminación muy reducidos”. La solución busca sustituir a la necesidad de una solución de cableado multinúcleo.

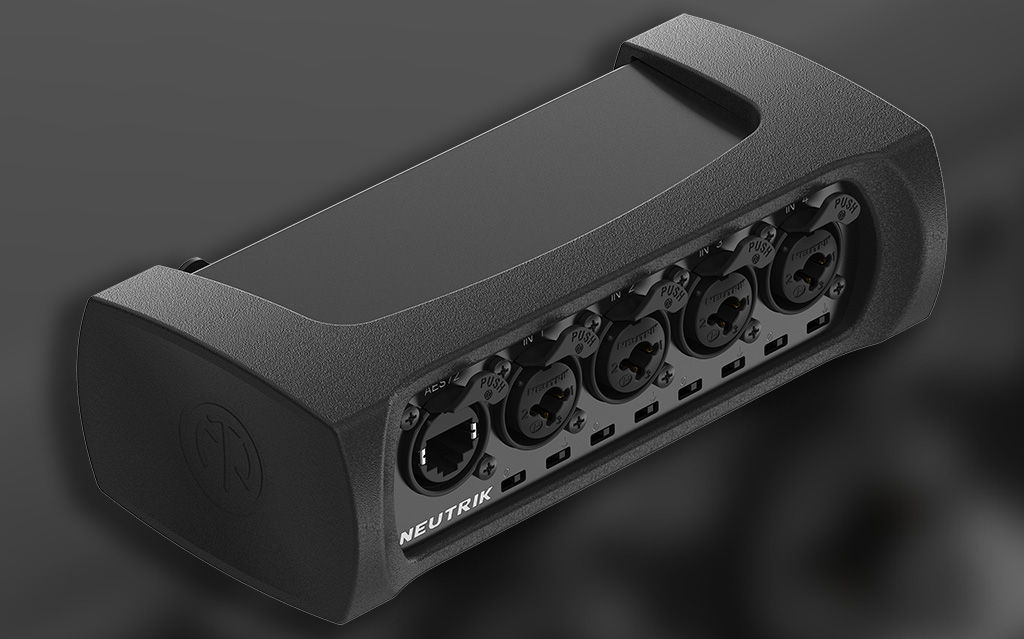

La caja de escenaro Neutrik NA-4I4O-AES72 explora las posibilidades del AES72-4E y lo adapta para su uso en el escenario y sobre el terreno en entornos de producción exigentes, eventos en directo, giras y aplicaciones de producción de medios fijos y en exteriores. Con cuatro entradas combo XLR / jack balanceadas autobloqueantes y cuatro salidas XLR macho balanceadas, un solo NA-4I4O-AES72 puede asignar y transmitir señales de audio analógicas o de par digital AES3 balanceadas de nivel de micrófono o de línea, datos de control de iluminación DMX, o varias otras señales COMMS a través de un cable tipo CAT5 / 6 STP.

Las configuraciones de entrada pueden comprender un complemento completo de, o cualquier combinación de, canales de entrada de micrófono, instrumentos de nivel de línea y canales de salida de audio, o hasta ocho canales de audio digital (siendo cada entrada AES3 un par de canales digitales); así como control de iluminación DMX u otras señales COMMS. Asimismo, cada entrada dispone de conmutadores de elevación de masa e inversión de polaridad, que evitan los bucles de masa y corrigen los posibles cambios de polaridad en la ruta de la señal; además, la NA-4I4O-AES72 pasa alimentación fantasma cuando se utiliza con cables CAT apantallados (STP).

Con las señales de entrada presentes en las salidas XLR correspondientes, el NA-4I4O-AES72 también permite dividir estas señales para monitorización. Los puertos etherCON autobloqueantes de la parte trasera y frontal permiten la transmisión de las señales de entrada asignadas al AES72-4E y el paso de otras señales AES72-4E para conectarlas en bucle a otros dispositivos, como mesas de mezclas o soportes de grabación.

Al igual que los dispositivos de la gama DLINE, para aplicaciones de instalación fija la carcasa protectora es extraíble con soportes de montaje opcionales, lo que permite el montaje en rack 19U, la fijación a la parte inferior de mesas y consolas o dentro de cajas de suelo, o el montaje en truss. La baja visibilidad, debida al diminuto factor de forma y al esquema de colores oscuros, sxtiende al revestimiento negro no reflectante de los pestillos de entrada XLR y etherCON, lo que hace que su uso sea discreto «en el plató» en entornos de producción visual o en instalaciones discretas.

Con un diseño robusto, una alta especificación de E/S y la versatilidad (analógica y digital) de la transmisión de señales AES72, junto con el bajo coste y la complejidad de la infraestructura AES72, las aplicaciones potenciales de la NA-4I4O-AES72 abarcan desde E/S para micrófonos e instrumentos en pequeños locales, hasta configuraciones de DJ, FOH en el escenario y conectividad de señales de mezcla de monitores dentro de redes de audio de escenario en directo a mayor escala. También puede ser utilizado para la conectividad de patches y mezcladores / medios de grabación en “salas de directo” de estudio, así como para el control de iluminación DMX y aplicaciones COMMS en eventos móviles e instalaciones fijas.
