Für viele der kritischen Komponenten seines neuen Übertragungswagens vertraute Gearhouse auf die Ausrüstung von Lawo

Der neue Ü-Wagen Columbus ist mit einer mc²56-Audiokonsole mit 64 Fadern in einem 48-Schacht-Rahmen mit einer integrierten Routing-Matrix von 8192 x 8192 Koppelpunkten ausgestattet. Die Konsole bietet 540 vollständige Verarbeitungskanäle, 64 AES-I/O auf dem Hauptkern mit 32 MADI- und 4 Ravenna/AES67-Schnittstellen.

Columbus arbeitet vollständig in 4K und verfügt über bis zu 16 Kameras. Es ist Gearhouse Broadcast USAs neuestes mobiles Übertragungsgerät und eines der technologisch fortschrittlichsten auf der Straße. Da Gearhouse die Flexibilität benötigte, sowohl große Sport- als auch Unterhaltungsproduktionen zu bedienen, wandte es sich an die Ausrüstung eines deutschen Rundfunkherstellers Ihre für viele der kritischen Komponenten des beeindruckenden Baus.

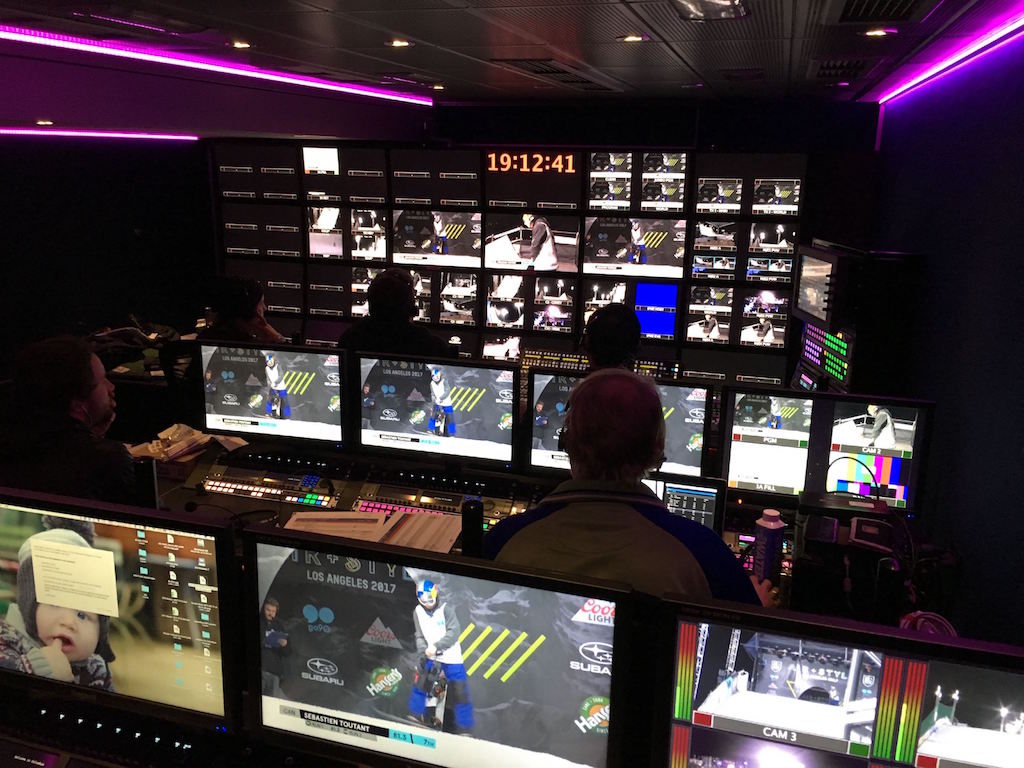

Während das in Großbritannien ansässige Systemintegrationsteam von Gearhouse Broadcast den Bau übernahm, ist der Truck in den USA für 4K- und HD-Produktionen verfügbar. Mit bis zu 16 4K/HD-Kameras, sechs zusätzlichen Eingängen für RF-Kameras, einer vollständigen 4K-Monitorwand (die erste in den USA) basiert es auf der ausgefeilten Steuerungslogik des Lawo VSM-Systems sowie High-End-Audio-Tools und IP-basiertem Video Verarbeitungsgeräte ebenfalls von Lawo. Mit diesen Ressourcen ist das Unternehmen in der Lage, anspruchsvollste Produktionen im Live-Bereich, im Sport- und Unterhaltungsbereich gleichermaßen abzuwickeln, mit besonderem Fokus auf den US-amerikanischen Markt.

Der Schlüssel dazu, dass Columbus sowohl große Sport- als auch Unterhaltungsproduktionen aufnehmen kann, ist sein leistungsstarker und flexibler Audiobereich, und hier kommt die digitale Audiokonsole mc256 von Lawo ins Spiel. Große und anspruchsvolle Live-Produktionen erfordern eine hohe DSP-Leistung und Kanalanzahl sowie den direkten Zugriff auf viele Audiokanäle über den von Lawo bereitgestellten Fader.

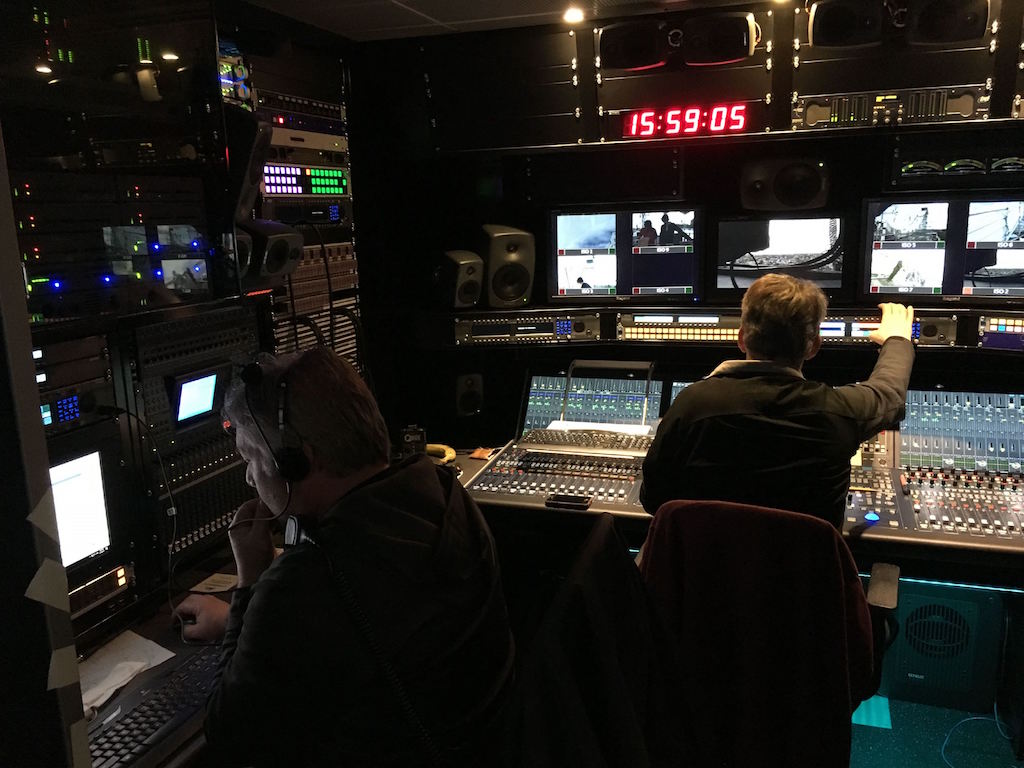

Columbus ist mit einer mc²56-Audiokonsole mit 64 Fadern in einem 48-Bay-Rahmen mit einer integrierten Routing-Matrix von 8192 x 8192 Koppelpunkten ausgestattet. Die Konsole bietet 540 vollständige Verarbeitungskanäle, 64 AES-I/O auf dem Hauptkern mit 32 MADI- und 4 Ravenna/AES67-Schnittstellen. Zur Sicherheit verfügt die Konsole über eine vollständig redundante Architektur.

Durch den Einsatz des mc²56 erfüllte Lawo die Anforderungen von Gearhouse nach vielen Fadern auf kleinem Raum und bot außerdem eine individuelle Konfiguration, um eine Vielzahl von Workflow-Anforderungen zu erfüllen. Die Meter Bridge zeigt alle Fader-Pegel deutlich auf den HD-Touchscreen-Displays der Konsole an, wobei die mehrzeilige Messung eine einfache Anzeige aller Fader-Pegel sowie der Signale von anderen Ebenen oder Bänken ermöglicht. Zur weiteren Individualisierung bietet die Brücke auch Platz für zusätzliche Module wie ein Benutzerpanel oder ein RTW-Goniometer.

VSM, Herzstück des Ü-Wagens

Das Herzstück des Ü-Wagens ist ein VSM-Steuerungs- und Überwachungssystem auf redundanten Servern, das Zugriff auf die gesamte relevante Hardware im Ü-Wagen hat und diese steuert. Durch mehrere Hardware-Bedienfelder und Software-Touchscreen-basierte Bedienfelder wird den Bedienern ein Höchstmaß an Flexibilität und Benutzerfreundlichkeit gewährleistet. Mit VSM haben Benutzer Zugriff auf die Routing-Parameter der Imagine Platinum-Router und Multiviewer Grastal Kayenne Bildmischer und das RTS Gegensprechanlage sowie die Lawo mc256 Audiokonsole und den DALLIS-Rahmen.

Mit den VSM-Panels können Bediener komplette Arbeitsabläufe im Vorfeld einer Produktion vorbereiten und speichern und kurz vor der Inbetriebnahme per Knopfdruck vollständige globale Schnappschüsse des gesamten Lkw abrufen. Darüber hinaus fungiert das VSM-System als vollständiges Zähl- und Etikettierungssystem, ohne dass eine spezielle Einzelzähllösung erforderlich ist – ein großer Vorteil im Hinblick auf kürzere Einrichtungszeiten, Vorbereitung und Benutzerschulung.

Ein weiterer Teil der Installation umfasst drei Lawo V_pro8 8-Kanal-Videoprozessoren, die die Anbindung verschiedener Videoformate sowie Audiomanagement, Frame-Synchronisation und Einbettung und De-Embedding von Audio in die 4K-Signale ermöglichen. Das bereits flexible und leistungsfähige Gerät V_pro8 wurde durch das jüngste Update noch leistungsfähiger gemacht – einschließlich eines Updates seines A/V-Synchronisierungstools, das neben dem nativen V__line-Synchronisierungsmuster und dem EBU-Muster nun auch den Vistek VALID8 lesen kann Format.
