3Cat apuesta por la innovación en el nuevo Control I de Sant Joan Despí: IP, producción autónoma…

El equipo de 3Cat arroja las claves del nuevo Control I de la sede de Sant Joan Despí: una infraestructura preparada para entornos IP y UHD que ya se está utilizando con éxito en la exigente producción remota de la Copa América, evento que se celebra desde el 22 de agosto y el 27 de octubre de 2024 en Barcelona.

Hace menos de un año, el equipo de ingeniería de Corporació Catalana de Mitjans Audiovisuals – 3Cat trasladó en profundidad a Panorama Audiovisual cómo se desarrolló la llegada de la infraestructura IP a su canal de noticias 3/24. En su relato, Josep Ardanuy Bel, responsable de continuidad en los estudios de TV3 en Sant Joan Despí; Anna Ochoa López, ingeniera especialista; Natàlia Prats Buendía, directora de infraestructuras digitales y tecnológicas; Antoni Roig Figueras, jefe de emisión técnica, y Marc Sanclimens Solervicens, ingeniero especialista, explicaron en detalle los desafíos de esta nueva etapa para la radiotelevisión pública catalana.

Todos estos perfiles pusieron sobre la mesa debates como la transformación de su equipamiento de producción y control; la importancia de los conversores y gateways; la necesidad de entender conceptualmente esta nueva forma de trabajar ,o lo “joven” de las tecnologías IP, muchas de las cuales todavía no habían sido lo suficientemente probadas en entornos de gran exigencia. A pesar de ello, 3Cat decidió seguir adelante tras comprobar cómo este enfoque podía hacer posibles “procesos inimaginables previamente” y acometer con cautela, pero con optimismo, una transición sin fecha programada de conclusión. “El proyecto durará los próximos dos o tres años, y después evaluaremos para decidir a dónde vamos”, comentó por aquel entonces Prats.

El trabajo de innovación en el seno de la Corporació Catalana de Mitjans Audiovisuals ha continuado desde entonces. La renovación de infraestructuras sigue en su hoja de ruta, y más allá del estreno de un nuevo plató de informativos cargado de innovaciones tecnológicas (“el proyecto más ambicioso de sus 40 años”, según comentaron fuentes de TV3 a El Periódico), la Corporación ha decidido crear el nuevo Control I de Sant Joan Despí. Esta iniciativa, que continúa el proyecto de renovación radical de los controles del histórico centro de producción, ya ha iniciado su recorrido y está siendo utilizado en una de las producciones más exigentes del 2024 de 3Cat.

---

Adaptabilidad con UHD y tecnología IP

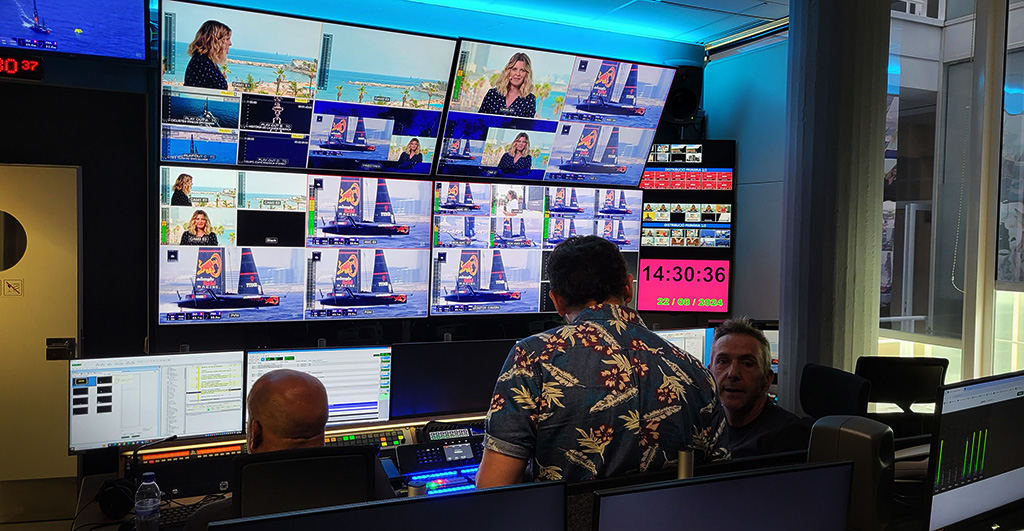

Para Prats, el Control I supone “un reflejo de nuestra apuesta por la UHD” y por la “tecnología IP”. Inicialmente, el espacio se había planeado como sala de retransmisiones, pero, ante la necesidad de contar con más espacios para la realización con puestos configurables y polivalentes, el equipo de ingeniería de 3Cat decidió crear un nuevo control con capacidad para alojar “hasta cuatro niveles de producción diferentes, una producción autónoma para redes sociales y eventos ocasionales”.

El diseño del Control I se ha ha hecho de acuerdo con las infraestructures técnicas que se están implantando de manera transversal en toda la Corporación. Tiene dos áreas: el control principal, diseñado para ocho puestos de trabajo polivalentes equipados con un KVM de Adder, y un locutorio capaz de albergar hasta cuatro posiciones de comentaristas que, junto a la conexión con dos locutorios de posproducción de audio, permite trabajar con ocho posiciones de comentarista simultáneas.

El nuevo Control I de 3Cat tiene capacidad para alojar hasta cuatro niveles de producción diferentes, una producción autónoma para redes sociales y eventos ocasionales.

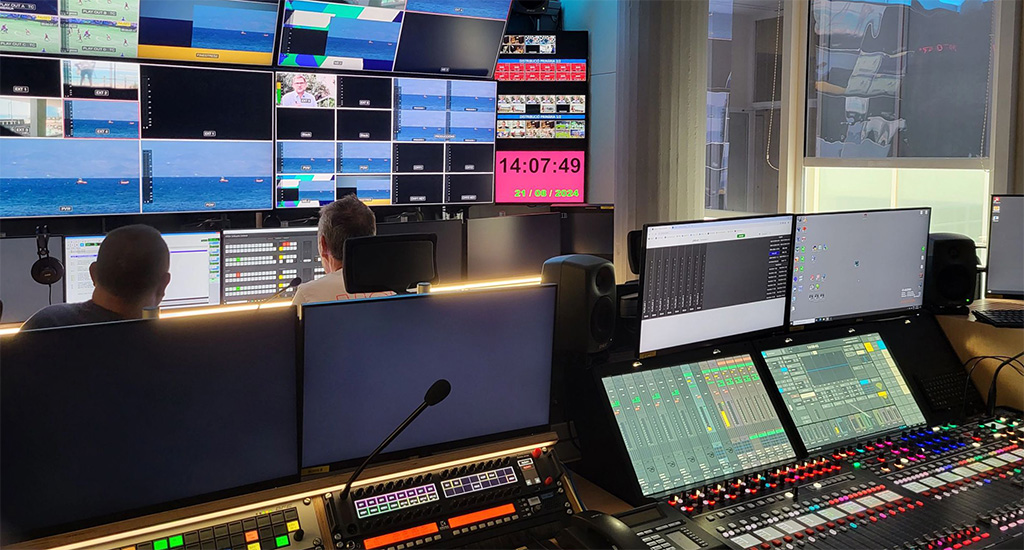

Clave para este espacio es la nueva infraestructura UHD Core y la mesa de sonido mc36 xp, así como la integración de Home, la plataforma de gestión de infraestructuras IP de Lawo. Adicionalmente, la infraestructura dispone de entradas para 8 señales exteriores, cuatro playouts, librería de vídeo, dos canales de titulación, mixer de vídeo de cuatros buses, grafismo Vizrt, control de PTZs y vMix, sistema clave para su ambiciosa cobertura de la Copa América.

La polivalencia y capacidad de esta infraestructura se acompaña de una apuesta decidida por la UHD a través de equipamiento específico, como el mixer de vídeo de Blackmagic. Por supuesto, la tecnología IP también tiene un rol protagónico. En palabras de Prats, esta apuesta “permite acceder, por ejemplo, a toda la infraestructura tecnológica de audio IP de 3Cat”. De hecho, las comunicaciones y coordinaciones se realizan por audio IP con soluciones de Riedel, las cuales son controladas por el Broadcast Controller de BFE.

Todos estos recursos se ponen a disposición de las necesidades de 3Cat, ente que tenía claro que esta infraestructura sirviera de ayuda para múltiples iniciativas de producción remota. El gran estreno está teniendo lugar durante estos días en el marco de la Copa América, cuya 37ª edición se celebra del 22 de agosto hasta el 27 de octubre en la Ciudad Condal.

---

El nuevo Control I de 3Cat en la Copa América

La gran apuesta de 3Cat ha diseñado una cobertura especial de la Copa América de Vela para acercar a la audiencia la espectacularidad, dinamismo y calidad a través de Esport3 y también de la plataforma 3Cat. Francesc Soria dirige y presenta las transmisiones con Víctor Lavagnini y Miquel Ribas en la narración de las regatas, mientras que Laia Ferrer es la encargada de las entrevistas y reportajes y un excelente equipo de comentaristas hace el análisis de la competición: Jordi Xammar, cuarto en 470 en los Juegos Olímpicos de París; Sandra Azón, ex regatista y medallista olímpica; Cristina Pujol, regatista olímpica en Tokio 2020, y los periodistas especializados Carles Pich y Jaume Soler.

El dispositivo de 3Cat, basado en dos espacios, permite ganar en eficiencia en cuanto al despliegue de personal técnico.

Detrás de las cámaras, el equipo tecnológico de la corporación ha desplegado un dispositivo que combina dos espacios con diferentes tecnologías: el nuevo Control I, que se estrena con esta producción, y una infraestructura técnica basada en la plataforma de producción remota vMix ubicada en el Club Natació Barcelona (CNB).

Este enfoque, alejado del tradicional desplazamiento de las unidades móviles, permite ganar en eficiencia en cuanto al despliegue de personal técnico. En la producción de la competición intervienen un realizador, un ayudante técnico de realización en la mezcla de vídeo, un técnico de sonido, un encargado técnico y, ocasionalmente, un operador de caracteres, mientras que el dispositivo en el Club Natació Barcelona está a cargo de dos técnicos de exteriores.

---

Un doble despliegue que cambia las reglas del juego

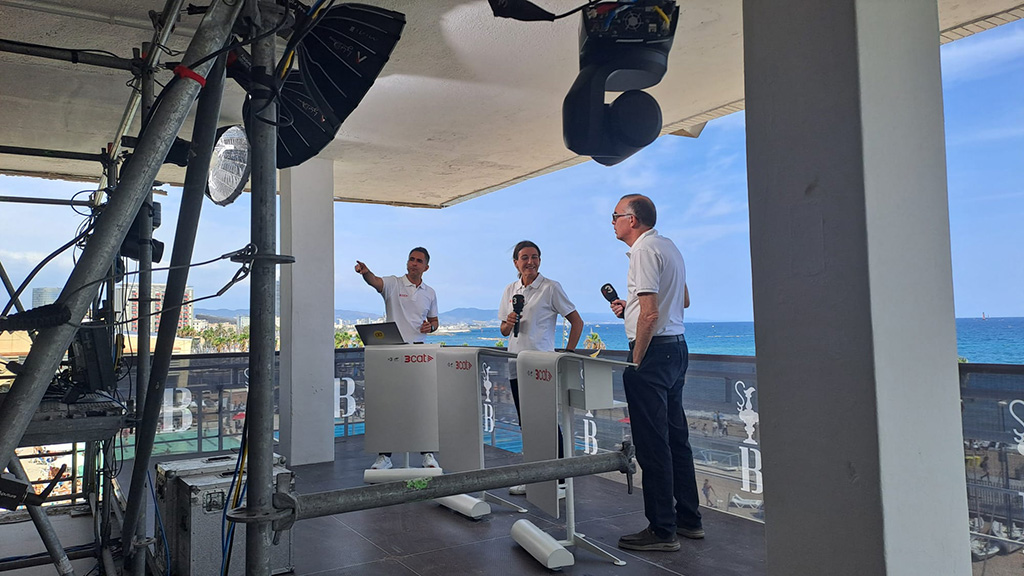

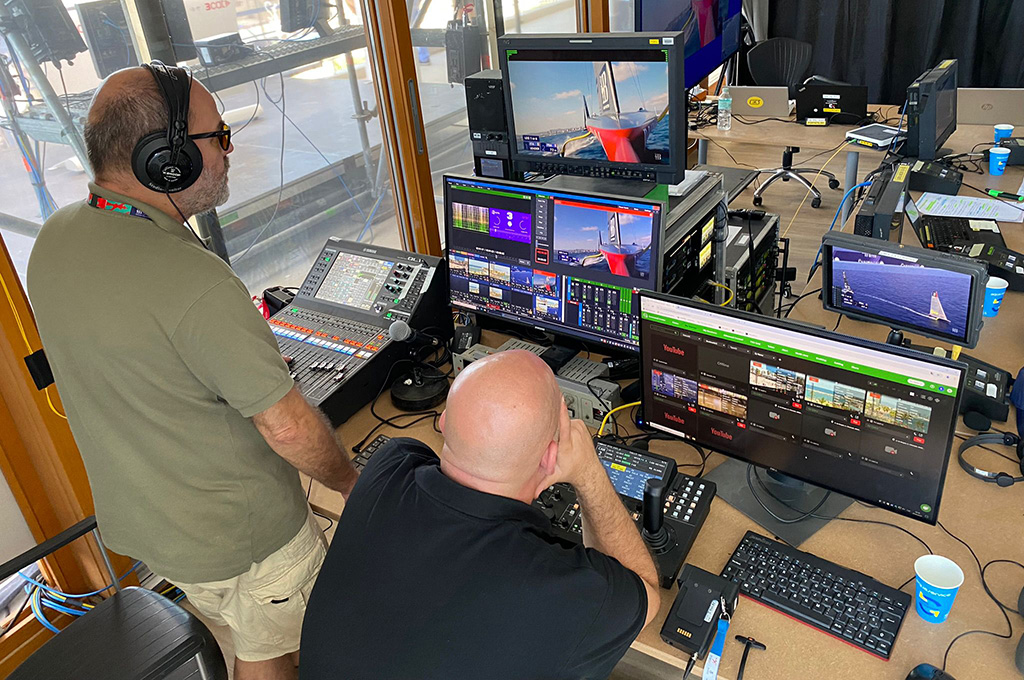

El despliege de 3Cat en el Club Natació Barcelona se compone de un set con cuatro posiciones para periodistas o comentaristas, desde el cual se realiza la locución de la regata con monitoreado de vídeo y audio, canales de retorno de audio y órdenes de realización, todo gestionado mediante la plataforma vMix. También se ha habilitado una zona para standups en el CNB, equipada con iluminación, instalación de audio, cuatro cámaras PTZ y las conexiones necesarias para hacer las previas y post, así como las conexiones en directo en los formatos informativos. Todo, con una base técnica compuesta, más allá de vMix, de una matriz de vídeo, un rack de audio y un equipo de contribución para la transmisión sincrónica de las señales que se envían al Control de Sant Joan Despí.

El Control I se encarga de realizar la retransmisión de las regatas y la personalización de la realización de la competición, incluyendo los comentarios en directo de los periodistas y la realización de los espacios informativos que rodean a las carreras. El equipamiento de este estudio permite controlar las PTZ instaladas en el set de 3Cat; realizar las señales internacionales y de las cámaras desplazadas; gestionar los audios que llegan montados a las diferentes señales de vídeo; establecer comunicaciones y retornos a los comentaristas desplazados, y añadir vídeos y grafismo adicional.

---

Reformulando las coberturas en exteriores de 3Cat

Bajo esta perspectiva, los equipos técnicos y de ingeniería de 3Cat han buscado beneficiarse de la tecnología para conformar una producción protagonizada por la versatilidad. En palabras de la radiotelevisión catalana: “La infraestructura permite que la producción pueda cubrirse íntegramente desde cualquiera de los dos espacios, con el personal técnico imprescindible o, como se está haciendo actualmente, con una combinación de ambos espacios con producción parcialmente remota”. Y es que la realización del programa se lleva a cabo desde el Control I, mientras que los comentaristas están desplazados al CNB: “El diseño de la producción se ha hecho absolutamente versátil para atender necesidades o circunstancias diversas que puedan surgir durante los dos meses de duración de la Copa América de Vela”.

La infraestructura permite que la producción pueda cubrirse íntegramente desde cualquiera de los dos espacios, con el personal técnico imprescindible o, como se está haciendo actualmente, con una combinación de ambos espacios con producción parcialmente remota

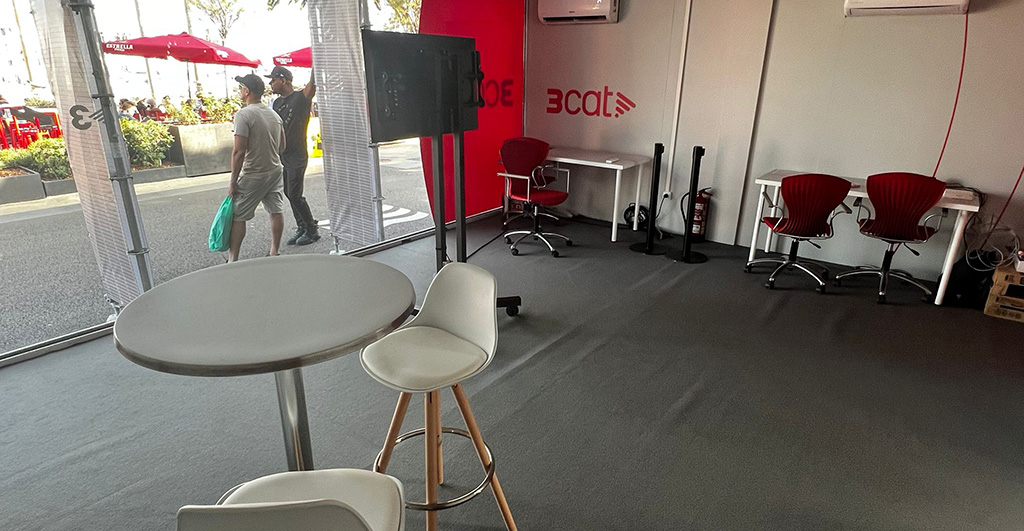

Este enfoque transversal, que será reforzado con un stand en el Village del Moll de la Fusta – un pequeño plató preparado para acoger secciones de programas diarios de televisión y radio cuando la competición llegue al momento decisivo, del 12 al 27 de octubre -, constituye un nuevo paso en el camino de reformulación del uso de la tecnología broadcast que 3Cat lleva acometiendo durante toda su trayectoria. Para Natàlia Prats, el proyecto demuestra cómo la tecnología puede ayudar a reformular grandes coberturas como las de la Copa América “sin necesidad de desplazar una unidad móvil o tener que desplazar e instalar una gran infraestructura en destino”.

Un reportaje de Sergio Julián Gómez
